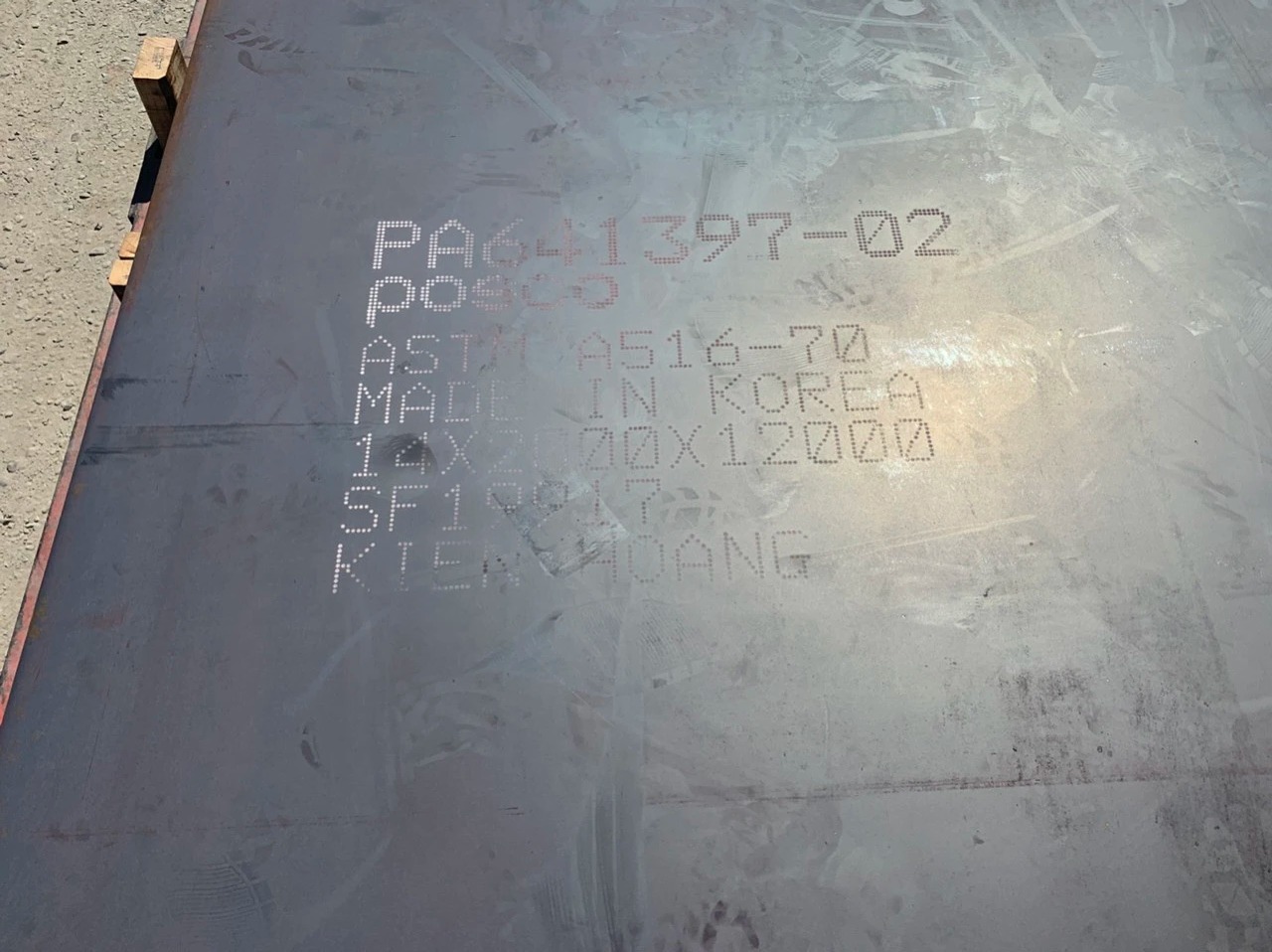

Đặc điểm kỹ thuật của ASTM A516 là Thông số kỹ thuật tiêu chuẩn cho các tấm bình chịu áp lực, thép carbon, cho dịch vụ nhiệt độ trung bình và thấp hơn cho các tấm với dịch vụ dự định trong các bình chịu áp lực hàn, trong đó độ bền notch được cải thiện là rất quan trọng. Các sản phẩm thép tấm ASTM A516-70 và ASME SA516-70 được làm từ thép carbon-mangan và được sản xuất theo tiêu chuẩn chất lượng bình áp lực (PVQ) như được mô tả trong tiêu chuẩn ASTM A20 / ASME SA20. Ứng dụng Các ứng dụng điển hình là các bình chịu áp lực được thiết kế cho dịch vụ nhiệt độ trung bình và thấp hơn đòi hỏi độ dẻo dai tuyệt vời cũng như API 650 và Bể chứa API 620.
THÀNH PHẦN HOÁ HỌC
Mức thép |
|
|
|
|
|
|
C max |
Si |
Mn |
P max |
S max |
CEV |
|
Thép tấm a516 gr 65 12.5mm 12.5 – 50mm 50 – 100mm 100 – 200mm > 200mm |
|
|
|
|
|
|
|
|
|
|
|
|
|
0.27 |
0.15-0.40 |
0.85-1.20 |
0.035 |
0.035 |
0.42-0.45 |
|
0.28 0.30 0.31 0.31
|
||||||
Thép tấm a516 gr 65 |
|
|
|
|
|
|
12.5mm |
0.24 |
0.15-0.40 |
0.85-1.20 |
0.035 |
0.035 |
0.42-0.45 |
12.5 – 50mm |
0.26 |
|
||||
50 – 100mm |
0.28 |
|
||||
100 – 200mm |
0.29 |
|
||||
> 200mm |
0.29 |
|
||||
Thép tấm a516 gr 60 |
|
|
|
|
|
|
12.5mm |
0.21 |
0.15-0.40 |
0.85-1.20 |
0.035 |
0.035 |
0.42-0.45 |
12.5 – 50mm |
0.23 |
|
||||
50 – 100mm |
0.25 |
|
||||
100 – 200mm |
0.27 |
|
||||
> 200mm |
0.27 |
|
CEV=C+Mn/6+(Cr+Mo+V)/5+(Cu+Ni)/15
TÍNH CHẤT CƠ LÝ
Mác thép |
Độ bền kéo MPA(ksi) |
Giới hạn chảy MPA(ksi) |
Độ dãn dài % |
|
2inch |
8inch |
|||
Thép tấm a516 gr 70 |
485-620(70-90) |
260(38) |
21 |
17 |
Thép tấm a516 gr 65 |
450-585(65-85) |
240(35) |
23 |
19 |
Thép tấm a516 gr 60 |
415-550(60-80) |
220(32) |
25 |
21 |
Dung sai
Dung sai cho tấm Mill: Dung sai độ dày, chiều rộng và chiều dài cho tấm A516, lớp 70 phù hợp với tiêu chuẩn ASTM A20. Dung sai độ phẳng một nửa tiêu chuẩn của ASTM A20 có sẵn cho độ dày tấm từ 3/8 inch đến 2,0 inch. Hỏi về khả năng phẳng của nhà máy cụ thể. Đối với độ dày trên 2 inch, đảm bảo độ phẳng tối đa là 6 mm / m.
Dung sai cho tấm cân bằng nhiệt độ:
Dung sai độ dày, chiều rộng và chiều dài cho tấm A516, lớp 70 phù hợp với tiêu chuẩn ASTM A20. Dung sai độ phẳng một nửa tiêu chuẩn của ASTM A20 hoặc tốt hơn là có sẵn cho các tấm chịu nhiệt. Khả năng phẳng được xác định bởi dây chuyền xử lý và cường độ năng suất tối thiểu của vật liệu. Dung sai cho cuộn để chuyển đổi thành: Đối với các đơn đặt hàng đo tối thiểu, dung sai độ dày và chiều rộng phù hợp với thông số kỹ thuật tương ứng của A568 cho độ dày nhỏ hơn 0,230 inch (độc quyền) và A635 cho độ dày 0,230 inch đến 1,00 inch, bao gồm.
Dung sai độ dày phù hợp với
Bảng S1.1 được tìm thấy trong mỗi thông số kỹ thuật theo tiêu chuẩn ASTM của A635 và A568, tương ứng với độ dày. Dung sai chiều rộng phù hợp với Bảng 6 của ASTM A568 và
Bảng 3 của ASTM A635. Yêu cầu độ dày cho các đơn đặt hàng đo danh nghĩa phải được yêu cầu.
Điều kiện giao hàng
Các tấm ASTM A516-70 / SA516-70 dày hơn 1,50 inch được cung cấp trong điều kiện chuẩn hóa, trừ khi có yêu cầu khác. Tấm nhỏ hơn hoặc bằng
đến 1,50 inch thường được cung cấp trong điều kiện cuộn trừ khi được yêu cầu như bình thường hóa. Độ bền
Việc hàn
A516-70 / SA516-70 phải được thực hiện theo (các) mã hàn hiện hành. Vật tư hàn đặc biệt và quy trình hàn có thể được yêu cầu để tránh ảnh hưởng có hại cho một ứng dụng nhất định. Thực hành hydro thấp được khuyến khích mạnh mẽ, bao gồm loại bỏ độ ẩm bề mặt. Để biết thêm thông tin hàn, xin vui lòng liên hệ với đại diện SSAB của bạn.
Yêu cầu bổ sung
Theo thỏa thuận giữa người mua và nhà sản xuất tấm, các Thỏa thuận bổ sung sau đây có thể được chỉ định trên đơn đặt hàng: S1. Điều trị chân không; S2. Phân tích sản phẩm; S3. Mô phỏng xử lý nhiệt sau hàn của phiếu kiểm tra cơ học; S6. Kiểm tra giảm cân; S8. Kiểm tra siêu âm theo A435; và S12. Kiểm tra siêu âm theo tiêu chuẩn ASTM A578, S20. Lượng carbon tương đương tối đa cho độ bền
ỨNG DỤNG THÉP TẤM ASTM A516 gr70
Cầu
Các tòa nhà
Phụ tùng ô tô và xe tải
Xe lửa
Container chở hàng
Thiết bị xây dựng
Kết cấu ống
Tiêu chuẩn chiếu sáng
Cực truyền
